VMC-C100H系列机床结构设计合理，具有足够的静态、动态、热刚度，采用成熟的先进技术和系统，多样的选配功能配置满足客户的实际应用要求。大功率主轴、大扭矩、高速的旋转轴部件，润滑、清洁、排屑、精度校准等方面的功能，钧具有对应的标准化模块，可减少货期并缩短装配周期，让您可以根据加工场景灵活搭配配置。
产品中心
Product center
产品简介
精密高效，稳定可靠

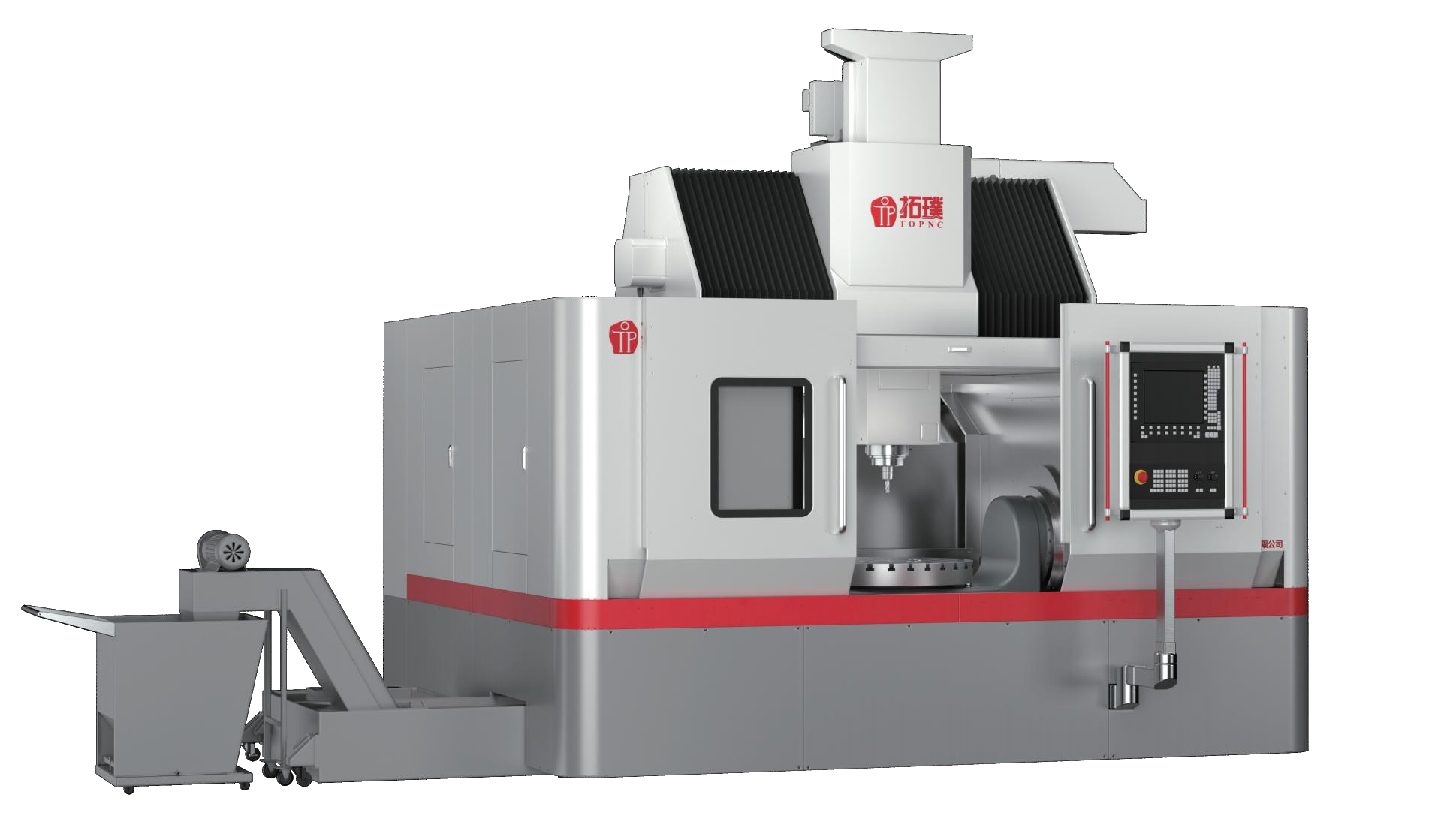

VMC-C100H系列机床结构设计合理，具有足够的静态、动态、热刚度，采用成熟的先进技术和系统，多样的选配功能配置满足客户的实际应用要求。大功率主轴、大扭矩、高速的旋转轴部件，润滑、清洁、排屑、精度校准等方面的功能，钧具有对应的标准化模块，可减少货期并缩短装配周期，让您可以根据加工场景灵活搭配配置。
技术亮点
● 龙门天车式结构，高刚性对称结构设计
● 双蜗轮蜗杆驱动的回转工作台，大扭矩双边驱动摇篮
● 高动态性能，直接驱动的A轴和C轴
● 高精度的运动部件，标配部件冷却设施
● 大型前门，顶棚可开，便于工件进入加工区域

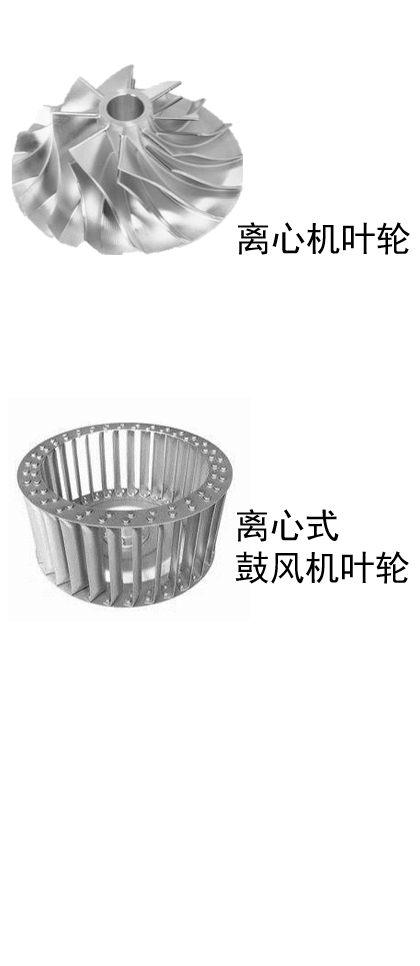

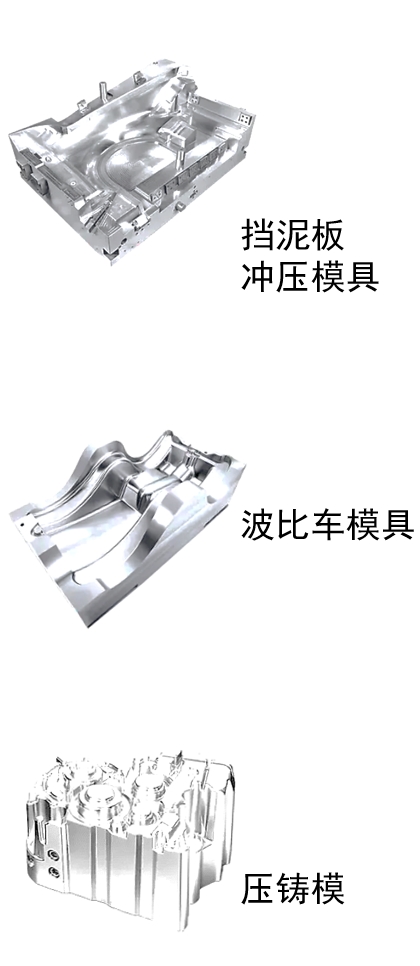

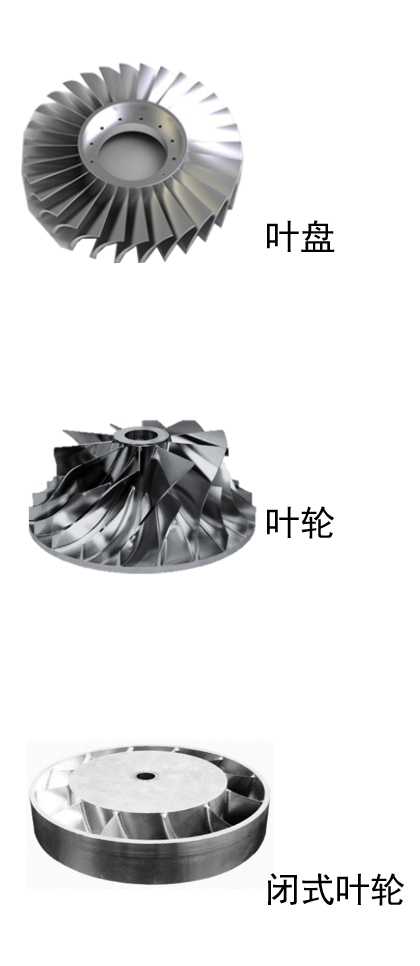

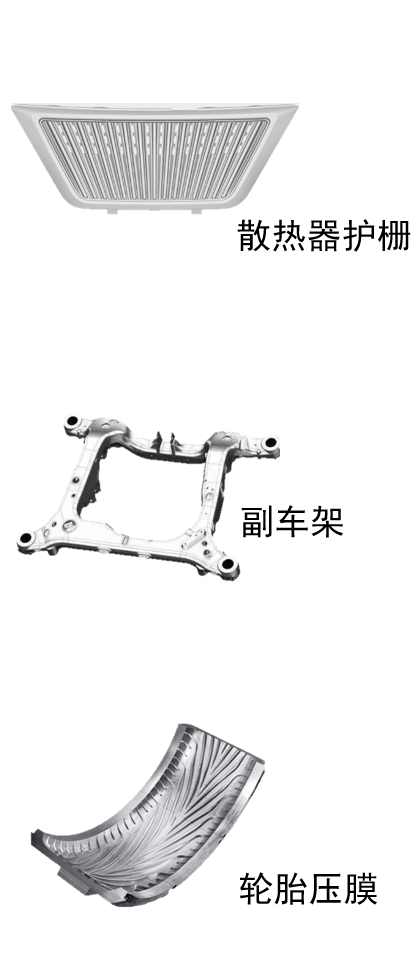

典型应用
技术参数
| 项目 | 单位 | 参数 | |
| 工作台 | 工作台尺寸 | mm | Ф1000 |
| 工作台承重 | kg | 2000 | |
| 行程 | X轴 | mm | 1100 |
| Y轴 | mm | 1100 | |
| Z轴 | mm | 800 | |
| A轴摇篮旋转行程 | ° | ±120° | |
| C轴转台回转行程 | ° | nx360° | |
| 最大速度 | X轴 | m/min | 40 |
| Y轴 | m/min | 40 | |
| Z轴 | m/min | 40 | |
| A轴 | rpm | 30 | |
| C轴 | rpm | 30 | |
| 主轴 | 功率S1 | kW | 55 |
| 扭矩S1 | Nm | 200 | |
| 转速 | rpm | 12000 | |
| 数控系统 | 海德汉TNC640数控系统 | ||
| 刀库 | 刀柄形式 | HSK-A100 | |
| 刀库容量(把) | 把 | 40 | |
| 满刀刀具最大直径 | mm | 125 | |
| 刀具最大长度 | mm | 300 | |
| 刀具最大重量 | kg | 20 | |
