更高整机刚性，使机床擅长大去除率切削，并维持良好的精度
优异的热管理系统确保机床精度稳定输出不少于10年
自研数控系统搭配长期沉淀的装配工艺输出长期稳定的产品力
产品中心
Product center

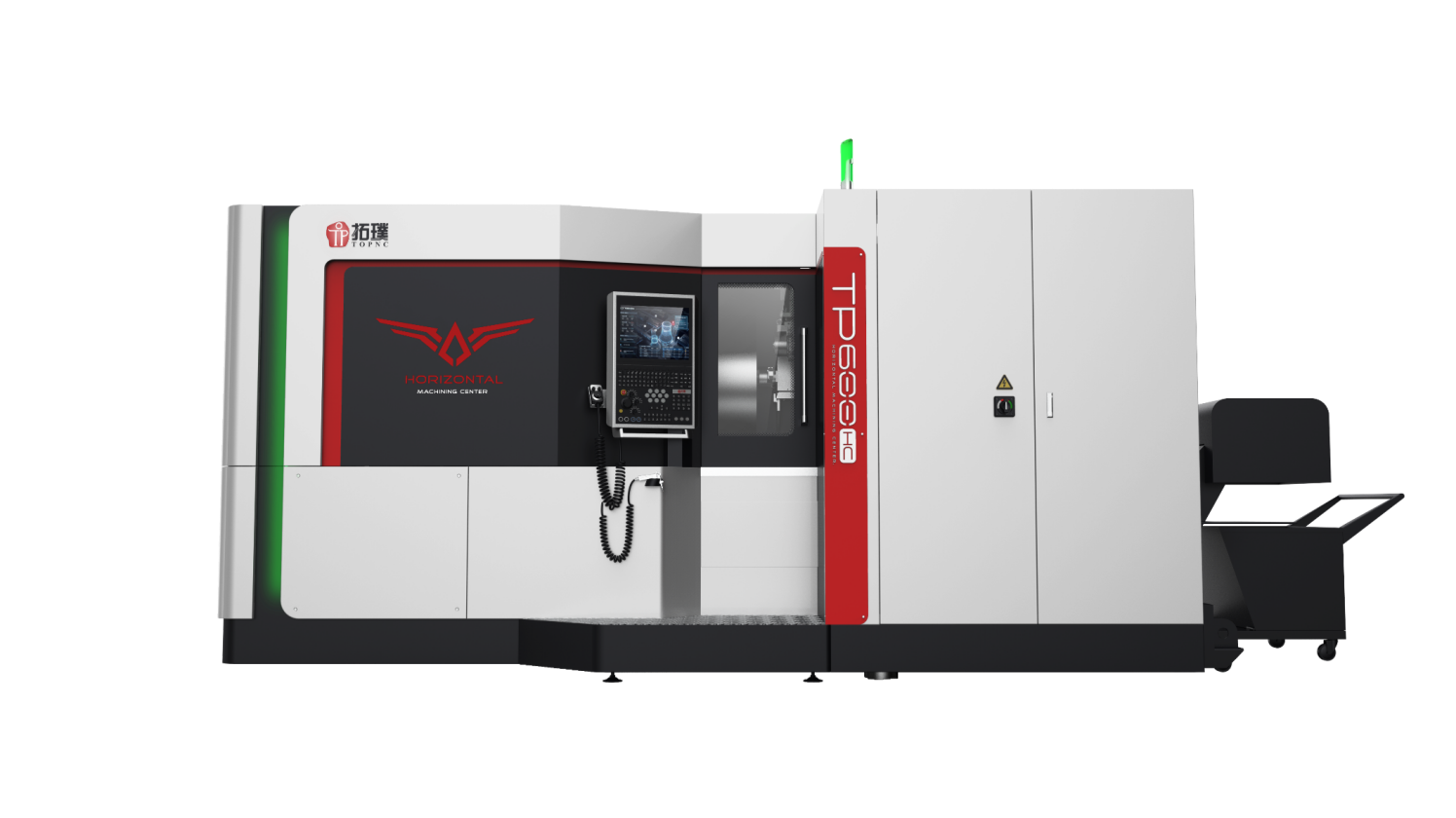

产品简介
精密高效，稳定可靠
更高整机刚性，使机床擅长大去除率切削，并维持良好的精度
优异的热管理系统确保机床精度稳定输出不少于10年
自研数控系统搭配长期沉淀的装配工艺输出长期稳定的产品力
技术亮点
●高精度，全闭环控制+丝杆冷却
●高效率，高动态加工能力
●高稳定性，高精度保持性
●高性价比，极致产品力

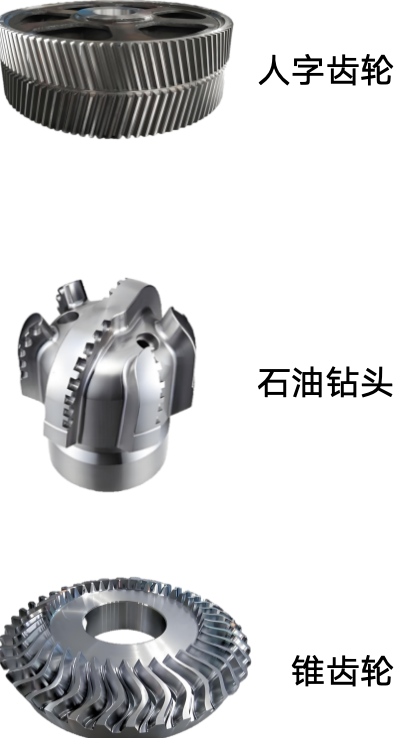

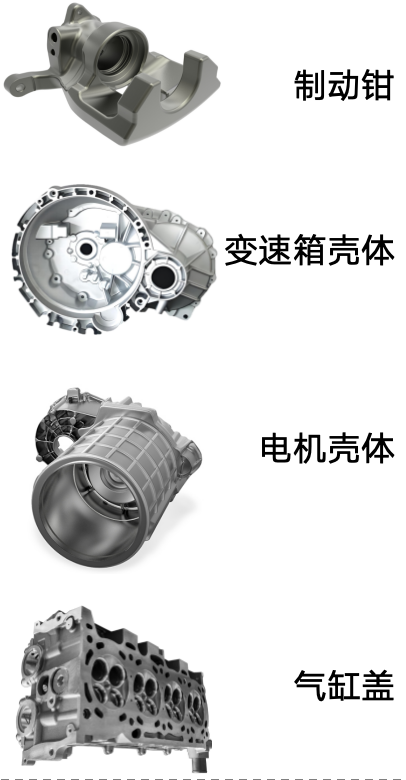

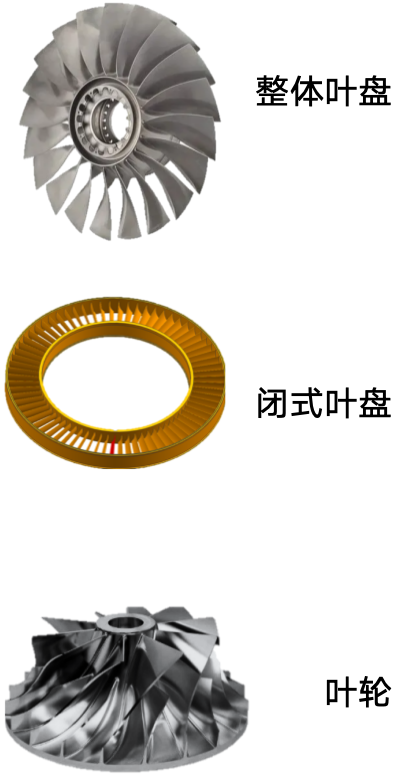

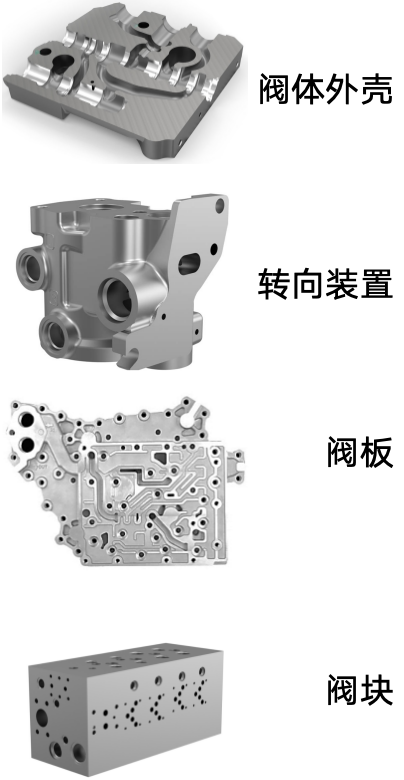

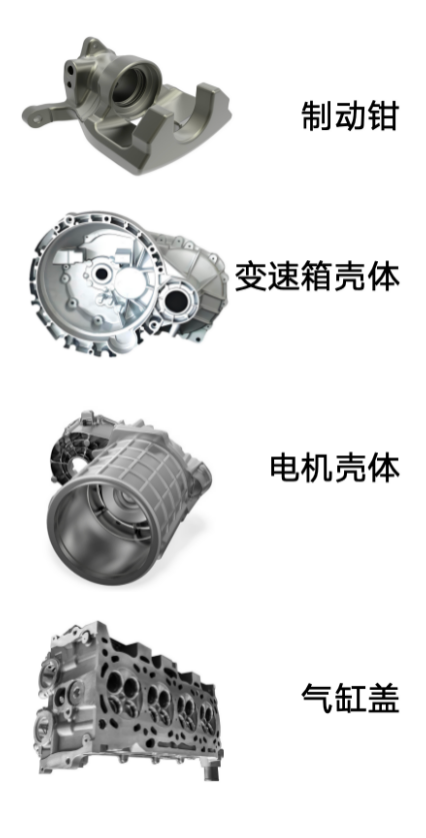

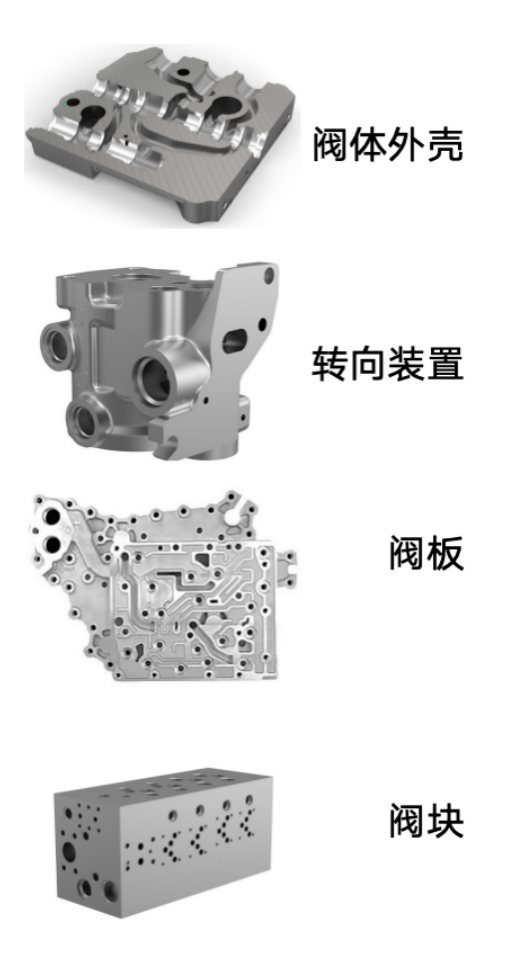

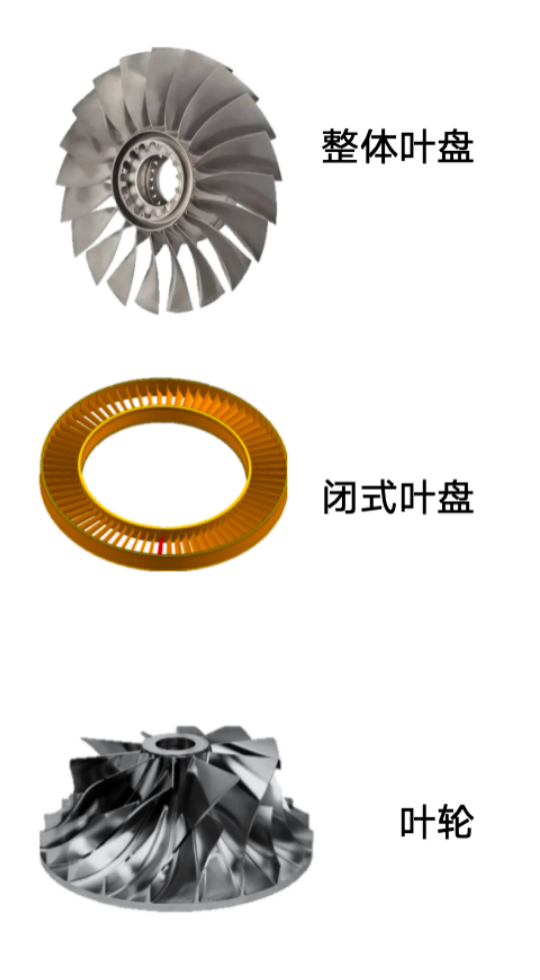

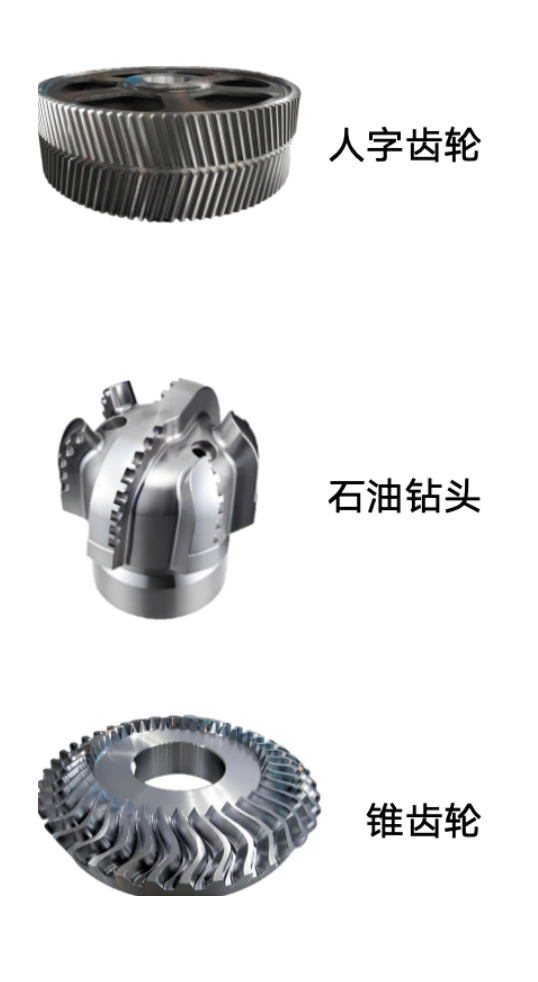

典型应用
技术参数
| 项目 | 单位 | TP600HC | TP600C | TP600H | |
| 移动量 | X轴移动量 | mm | 800 | ||
| Y轴移动量 | mm | 730 | |||
| Z轴移动量 | mm | 700 | 800 | ||
| 主轴端面到B轴中心的距离 | mm | 200-900 | 100-900 | ||
| 主轴端面到托盘面最小距离 | mm | 290 | \ | ||
| 工作台面到B轴中心距离 | mm | 90 | \ | ||
| 主轴中心Y向距C轴中心距离（+向上、–向下） | mm | -325~+405 | \ | ||
| 主轴中心Y向距工作台面距离（+向上） | mm | \ | +80~+810 | ||
| B轴行程 | ° | 290（-110~+180） | N*360 | ||
| C轴行程 | ° | N*360 | \ | ||
| 工作台 | 工作台尺寸 | mm | 400×400 | 500×500 | |
| 最大工件尺寸 | mm | Ø630×490（550切边） | Ø630×490 | Ø800×810 | |
| 托盘的最大承载重量（均匀分布） | kg | 320 | 500 | ||
| 工作台分度时间（90°） | s | 0.98 | |||
| 精度 | 定位精度（X, Y, Z轴） | μm | 8 | ||
| 重复定位精度（X, Y, Z轴） | μm | 4 | |||
| 定位精度（B,C轴） | “ | 12 | |||
| 重复定位精度（B,C轴） | “ | 6 | |||
| 进给速度 | 转台最大转速（B,C轴） | rpm | 60 | ||
| 最大快移速度（X, Y, Z轴） | m/min | 60 | |||
| 切削进给速度（X, Y, Z轴） | mm/min | 1 ～ 50000 | |||
| 轴进给加减速度 | g | 0.8 | |||
| 刀库 | 刀柄型号 | \ | HSK-A63 | ||
| 刀库容量 | 把 | 60 | |||
| （邻满）刀具最大直径 | mm | Ø85 | |||
| （邻空）刀具最大直径 | mm | Ø170 | |||
| 刀具最大重量 | kg | 8 | |||
| 最长刀具 | mm | 450 | |||
| 换到时间（TTT） | s | 2 | |||
| 主轴 | 主轴最大转速 | rpm | 14000 | ||
| （选配20000） | |||||
| 主轴锥孔 | HSK-A63 | ||||
| 主轴用电机（S1/S6） | kW | 22/33 | |||
| 主轴用电机扭矩（S1/S6） | Nm | 120/180 | |||
| 尺寸 | 长*宽*高（钣金外形） | mm | 5400*2950*2800 | 4400*2950*2800 | 4670*2950*2800 |
| 长*宽*高（含排屑器） | mm | 6550*2950*2800 | 5750*2950*2800 | 6050*2950*2800 | |
| 重量 | 整机重量 | t | 14 | 13 | 13 |
