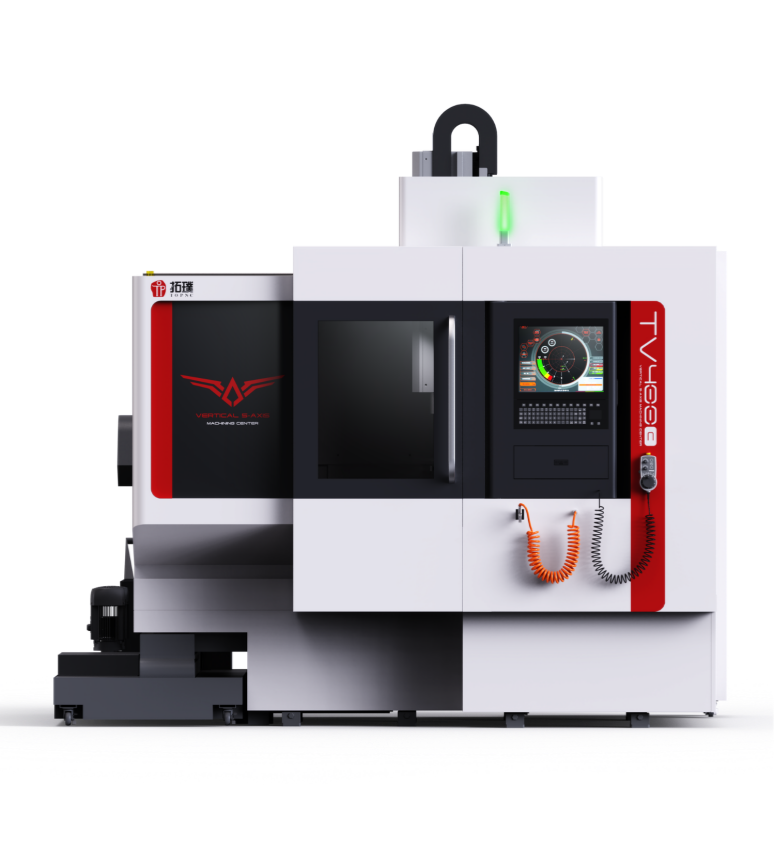

重新定义国产立式五轴加工中心
兼顾精度与动态性能利器
超凡性价比 极致产品力
产品中心
Product center
技术亮点
●高精度，微米级加工精度
●高效率，高动态加工能力
●高稳定性，高精度保持性
●高性价比，极致产品力

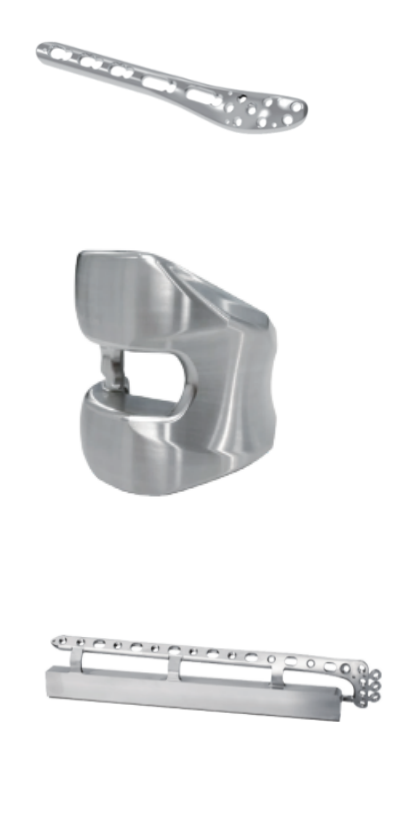

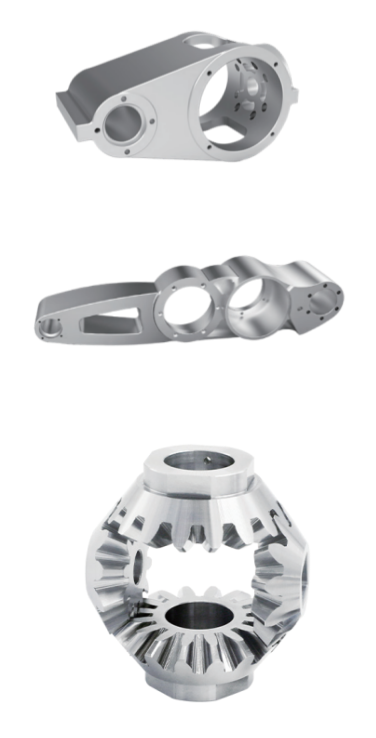

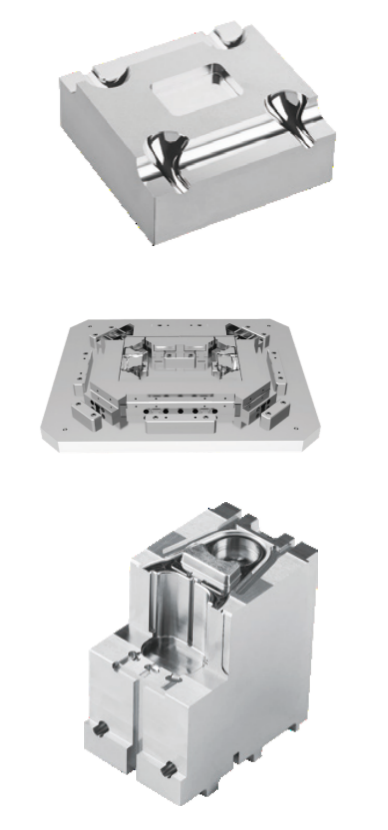

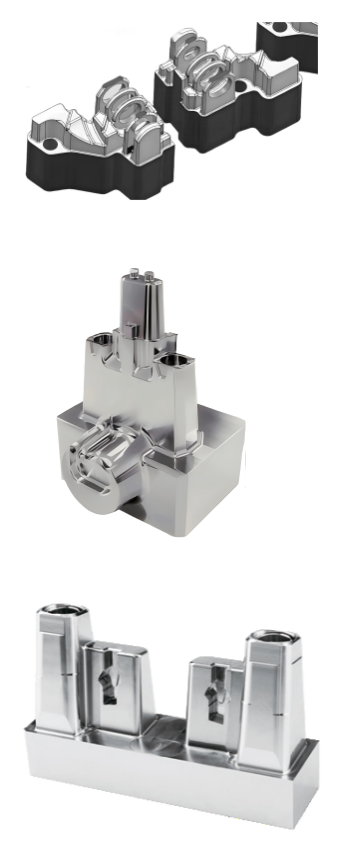

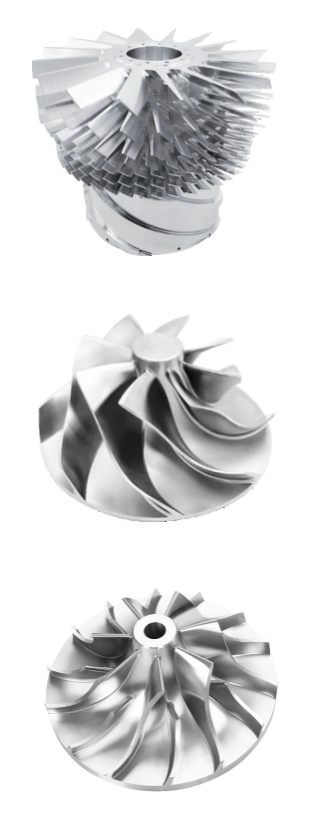

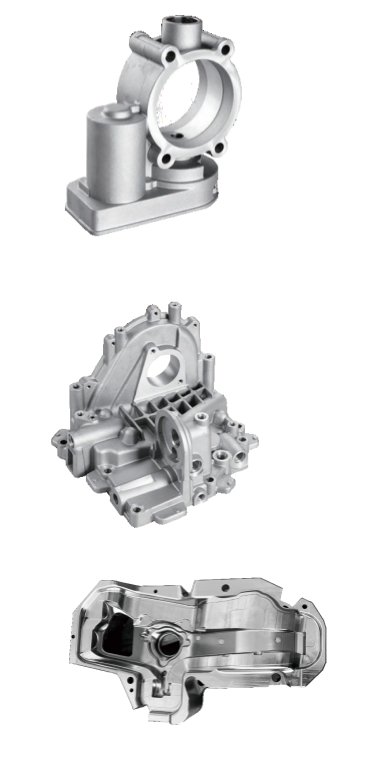

典型应用
技术参数
| TV400C | TV260C | ||
| 加工区 | |||
| X、Y、Z轴行程 | mm | 450×680×400 | 280×500×300 |
| 最大装夹范围 | mm | Φ500×300 | Φ260×270 |
| 工作台（C轴） | |||
| 回转速度 | rpm | 200 | 200 |
| 工作台尺寸 | mm | φ400 | φ260 |
| 最大工作台承重 | kg | 150 | 50 |
| 摇篮(A轴) | |||
| 摆动范围 | ° | +120~-120 | +120~-120 |
| 回转速度 | rpm | 100 | 100 |
| 主轴 | |||
| 最高转速 | rpm | 20000（中心出水） | 30000（中心出水） |
| 刀柄 | HSKA63 | HSKE40 | |
| 功率(S1/S6) | kW | 20/30 | 8.5/12.75 |
| 扭矩(S1/S6) | Nm | 30.7/46 | 8.1/12.15 |
| 刀具交换系统 | |||
| 刀库形式 | 盘式（选配链式） | 盘式 | |
| 刀库容量 | 刀位 | 30（选配40） | 32 |
| 直线轴(X、Y、Z) | |||
| 进给速度/快速进给速度 | m/min | 36 | 36 |
| 加速度 | m/s2 | 8 | 8 |
| 机床数据 | |||
| 参考尺寸（含排屑系统） | mm | 2875x2667x2920 | 2700×2000×2500 |
