精益智能化生产过程，
工序集中，提效增质降低生产成本 ，
精度高和重复性好 ，
适用多种零件形状，
环境友好 。
工序集中，提效增质降低生产成本 ，
精度高和重复性好 ，
适用多种零件形状，
环境友好 。
产品中心
Product center

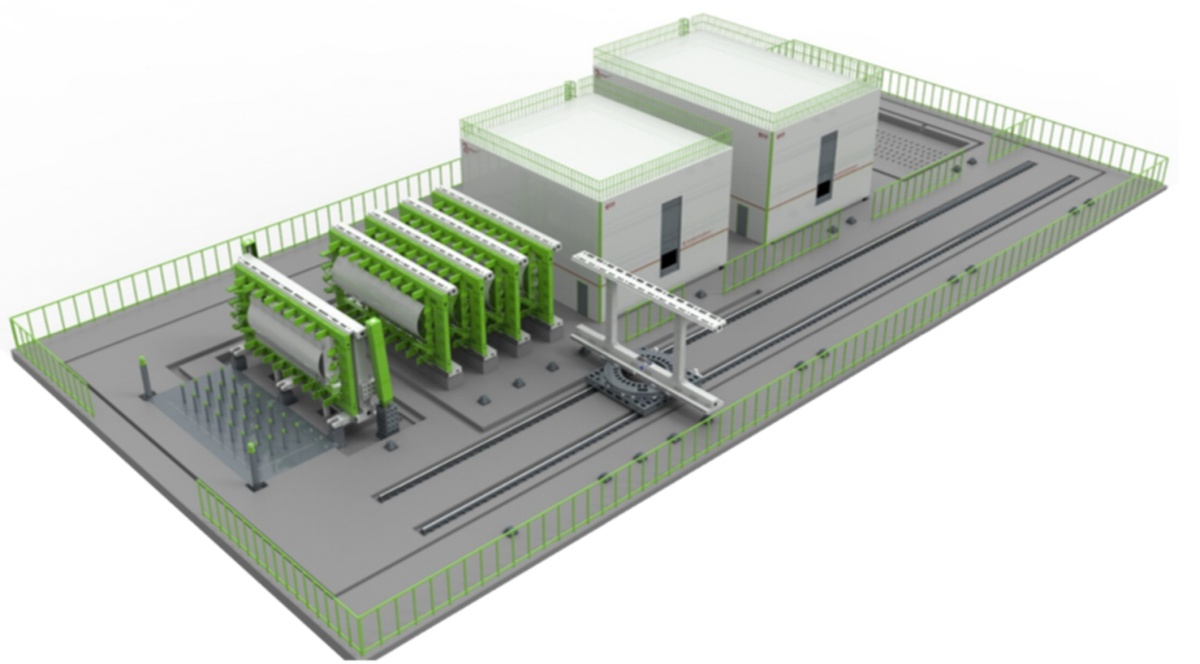

GMB2233
产品简介
在“鸡蛋壳”材料上，跳出高精度加工之“舞”
GMB2233
技术亮点
●高效率 - 工序集中， 高铣削速度
●高质量，质量闭环控制， 状态在线监控
●数字化，智能测控， 过程质量可视
●绿色经济，零污染低能耗， 投产成本低
GMB2233

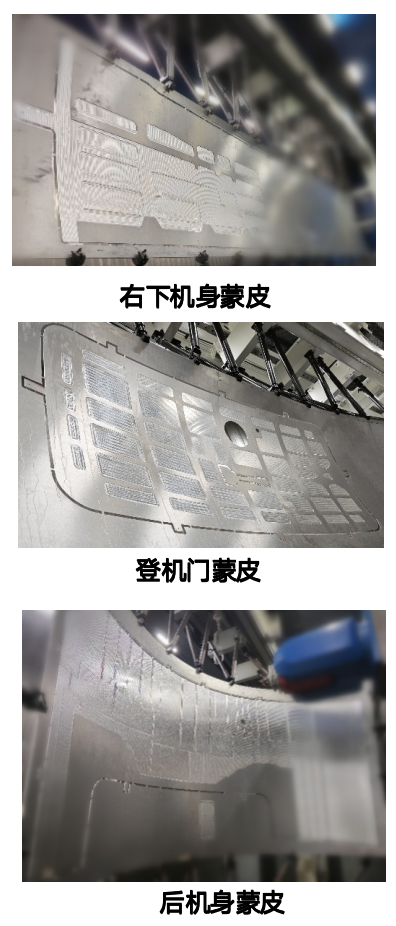

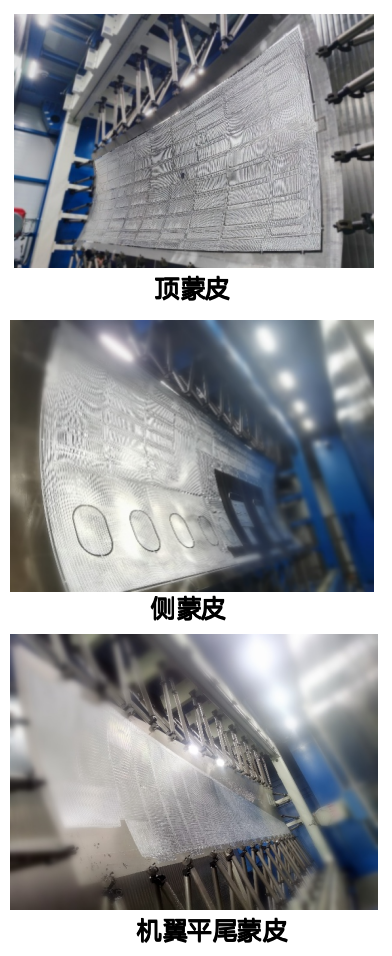

典型应用
GMB2233
技术参数
| 筒段纵缝搅拌摩擦焊接设备基本参数 | ||||
| 型号规格 | FSW-VC-2250 | FSW-VC-3350 | FSW-VC-4200 | FSW-VC-5000 |
| 可焊接工件高度（mm） | 400-3000 | 400-3000 | 400-3000 | 400-3000 |
| 可焊接工件直径（mm） | 2250 | 3350 | 4200 | 5000 |
| X/Y/Z/W轴行程（mm） | 100/3100/100/300 | 100/3100/100/300 | 100/3100/100/300 | 100/3100/100/300 |
| A轴行程（°） | ±5 | ±5 | ±5 | ±5 |
| 焊缝飞边铣削功能 | 可根据具体需求配置，最大支持焊接厚度为25mm | |||
| 贮箱箱底搅拌摩擦焊接设备 | ||||
| 型号规格 | GMG-FSW3350 | GMG-FSW4200 | GMG-FSW5000 | |
| 龙门跨度尺寸（mm） | 5000 | 5700 | 6500 | |
| 设备高度 | 8000 | 9000 | 11000 | |
| X/Y/Z轴行程（mm）（X轴长度可根据实际长度配置） | 20000/4200/1700 | 40000/5700/1900 | 50000/6500/2250 | |
| 焊接速度（mm/min） | 50-1000mm/min | 50-1000mm/min | 50-1000mm/min | |
| 焊接厚度(mm) | 3~12 | 3~12 | 3~25 | |
| 火箭直径（mm） | ɸ3350 | ɸ3350/ɸ3800/ɸ4200 | ɸ3350/ɸ3800/ɸ4200/ɸ5000 | |
| 旋转台直径（mm） | ɸ4200 | ɸ4800 | ɸ5700 | |
| 焊接最大顶锻力 | 50KN | 50KN | 120KN | |
| 焊接最大前进抗力 | 25KN | 25KN | 60KN | |
| 贮箱箱体环缝搅拌摩擦焊接设备 | ||||
| 型号 | MA-FSW2250 | MA-FSW3350 | MA-FSW4200 | MA-FSW5000 |
| 最大焊接厚度 | 8mm | 12mm | 18mm | 25mm |
| 焊接主轴转速 | 100~4000 rpm | 100~3000 rpm | 100~2000 rpm | 100~1500 rpm |
| 焊接速度 | 50-1000mm/min | 50-1000mm/min | 50-1000mm/min | 50-1000mm/min |
| 焊接最大顶锻力 | 30KN | 50KN | 80KN | 120KN |
| 焊接最大前进抗力 | 15KN | 25KN | 40KN | 60KN |
| 最大加工长度（可定制） | 10000mm | 14000mm | 22000mm | 40000mm |
GMB2233
资料下载
