您现在的位置: 首页 > 产品中心 > RDS210/300机器人自动制孔系统

RDS210/RDS300

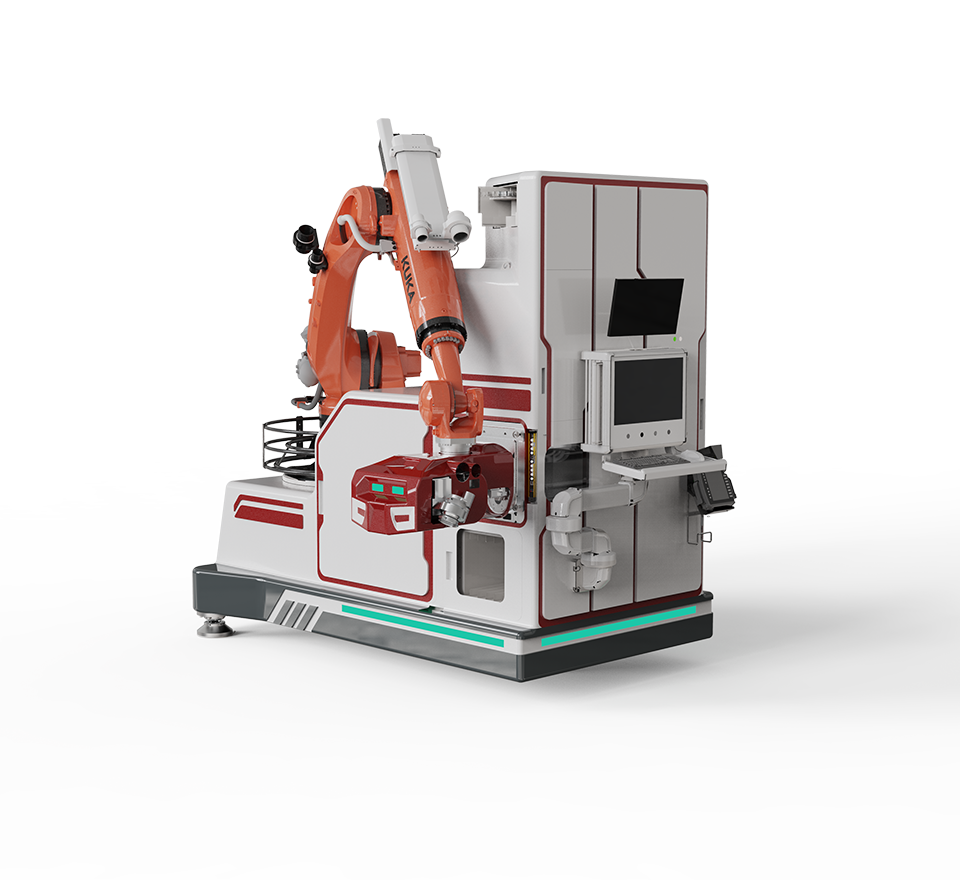

RDS210/300机器人自动制孔系统

RDS210/RDS300

产品简介

RDS210/RDS300机器人制孔系统是我司十多年的行业技术沉淀而研发量产的取代人工的自动化部装产品,该产品采用工业机器人+制孔末端执行器结构,综合优化实现稳定的制孔加工性能和加工精度,,可提升5倍的加工效率,满足航空航天舱段、筒段、部件、壁板类等工件制孔加工。

取代人工——更灵活通用的机器人制孔解决方案

小巧玲珑——更小的占地面积,布置灵活

快速投产——无需专用地基,即插即用

智能制造——集成视觉与法向感知的机器人系统

安全可靠——更完善的防撞保护措施

RDS210/300机器人自动制孔系统
取代人工,高精度、高质量、高效率制孔的必然选择!

RDS210/RDS300

技术亮点

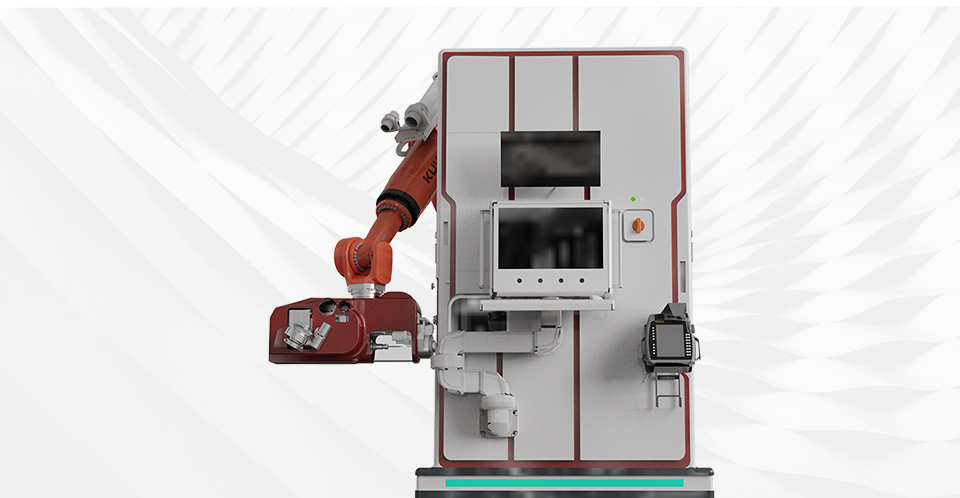

  • 机器人自动制孔.jpg

    取代人工的自动化部装!

    RDS210/RDS300机器人制孔系统是我司十多年的行业技术沉淀而研发量产的取代人工的自动化部装产品,采用工业机器人+制孔末端执行器结构,综合优化实现稳定的制孔加工性能和加工精度,可提升5倍的加工效率,满足航空航天舱段、筒段、部件、壁板类等工件制孔加工。

  • 机器人自动制孔1(网站).jpg

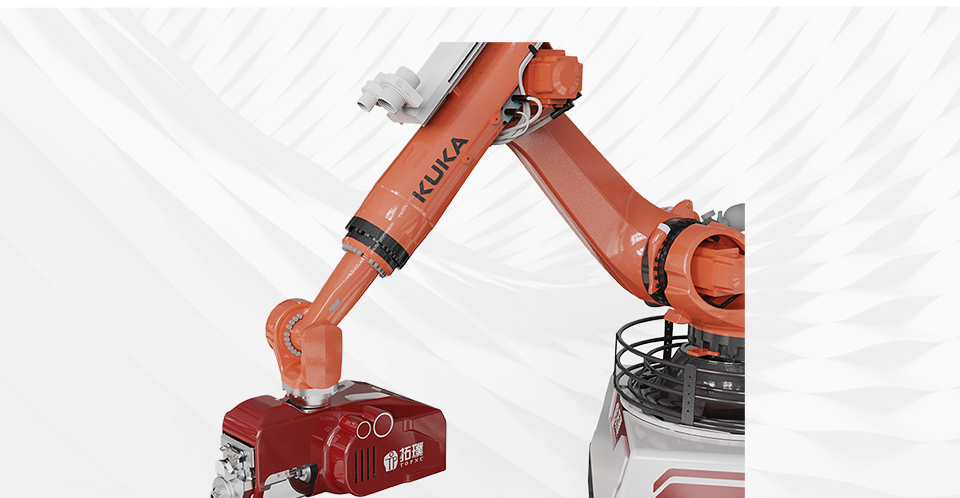

    高刚性、高精度工业机器人!

    RDS210标准版机器人制孔系统采用的KR210 R2700 工业机器人,RDS300旗舰版机器人制孔系统采用的KR300 R2700工业机器人,末端执行器及附件重量约110kg,具有足够的负载安全余量。


  • 机器人自动制孔3(网站).jpg

    全方位的高效设计!

    配置高精度运动部件,传动平稳可靠、精度高。制孔模块、压力脚模块以及切换模块配备直线光栅尺,实现闭环控制。

    自动刀库系统:标配10把刀的自动刀库,刀柄接口为HSK-E40,可实现自动换刀,预装打点笔和法向校准工装。

    电动工业吸尘器:实现加工中的金属切屑、粉尘及多余润滑液的收集,可选配防爆吸尘器。

    刀具微量润滑系统:在刀尖喷微量润滑液,延长刀具寿命,提高制孔质量。

    试刀台:实现刀具试刀与加工参数测试,配备对刀仪,可实现自动对刀。

RDS210/RDS300

典型应用

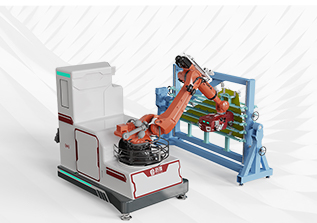

  • 翼盒自动制孔
    翼盒自动制孔
    RDS210/300

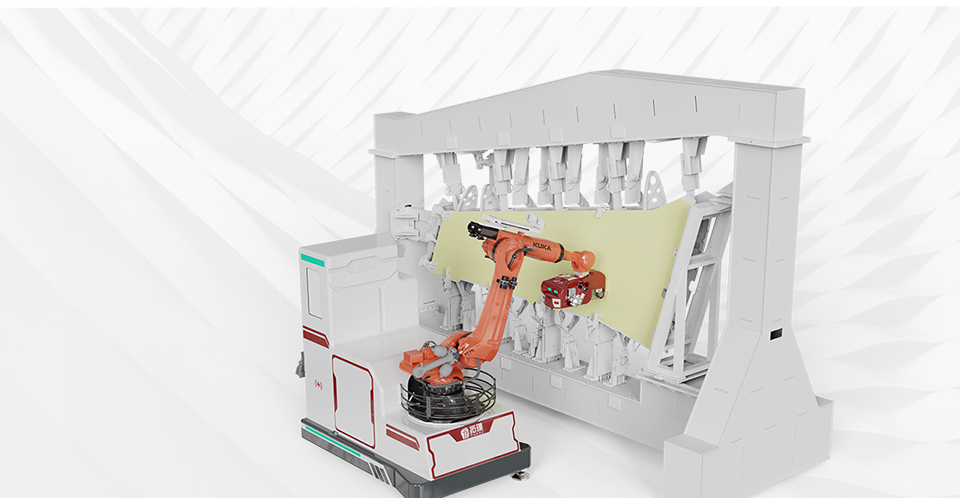

  • 翼面自动制孔
    翼面自动制孔
    RDS210/300

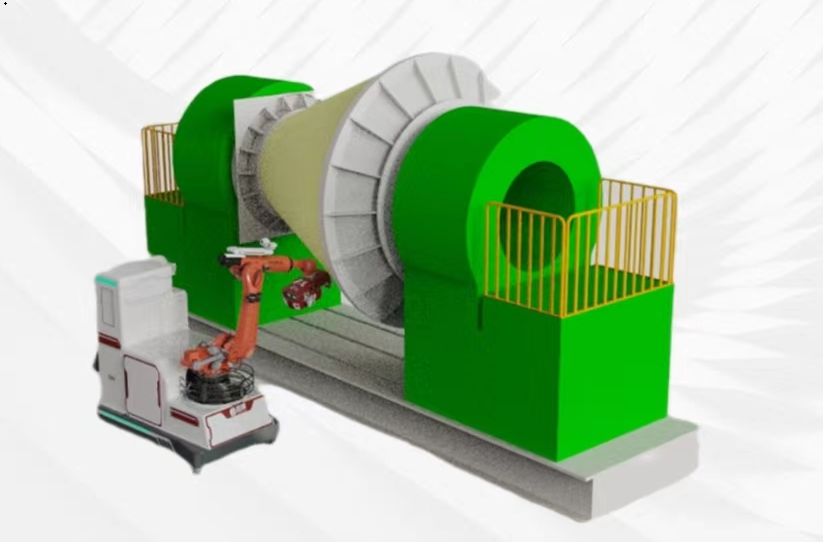

  • 舱段自动制孔
    舱段自动制孔
    RDS210/300
  • 试刀台制孔
    试刀台制孔
    RDS210/300

RDS210/RDS300

技术参数

RDS300RDS210
加工参数
钻孔直径mmφ2.5~φ12φ2.5~φ12
钻孔直径精度mmH9H9
锪孔深度精度mm0~0.050~0.05
孔法向偏差°≤±0.5°≤±0.5°
表面粗糙度μm金属材料孔表面粗糙度:Ra1.6
复合材料孔表面粗糙度:Ra3.2
金属材料孔表面粗糙度:Ra1.6
复合材料孔表面粗糙度:Ra3.2
钻孔最大夹层厚度mm3030
基准孔找正精度mm±0.1±0.1
制孔效率孔/min≧6(5mm厚铝合金平板,制φ4mm的孔)≧6(5mm厚铝合金平板,制φ4mm的孔)
机器人
机器人轴数66
最大运动半径mm27012701
额定负载kg300210
最大负载kg370275
末端执行器
主轴功率kW1111
扭矩(S1/S6)Nm5/8.55/8.5
主轴最高转速rpm2000018000
刀柄HSKE40HSKE40
Z1(制孔)轴快速进给最大速度m/min1515
刀库
刀柄HSKE40HSKE40
刀位1010
设备数据
主机尺寸(含操作台,长宽高)mm3000×1700×30003000×1700×3000
设备重量kg4100037500
功率Kva4040

RDS210/RDS300

资料下载

  • 2022-08-17
    RDS300/RDS210
    RDS300/RDS210机器人制孔系统是我司十多年的行业技术沉淀而研发量产的取代人工的自动化部装产品,采用工业机器人+制孔末端执行器结构,综合优化实现稳定的制孔加工性能和加工精度,可提升5倍加工效率,满足航空航天舱段、筒段、部件、壁板类等工件制孔加工。
    /UpLoadFile/20230112/RDS系列机器人制孔系统V2.0.pdf 下载文件
