您现在的位置: 首页 > 产品中心 > GDM1632系列动工作台式五轴龙门加工中心

GDM1632

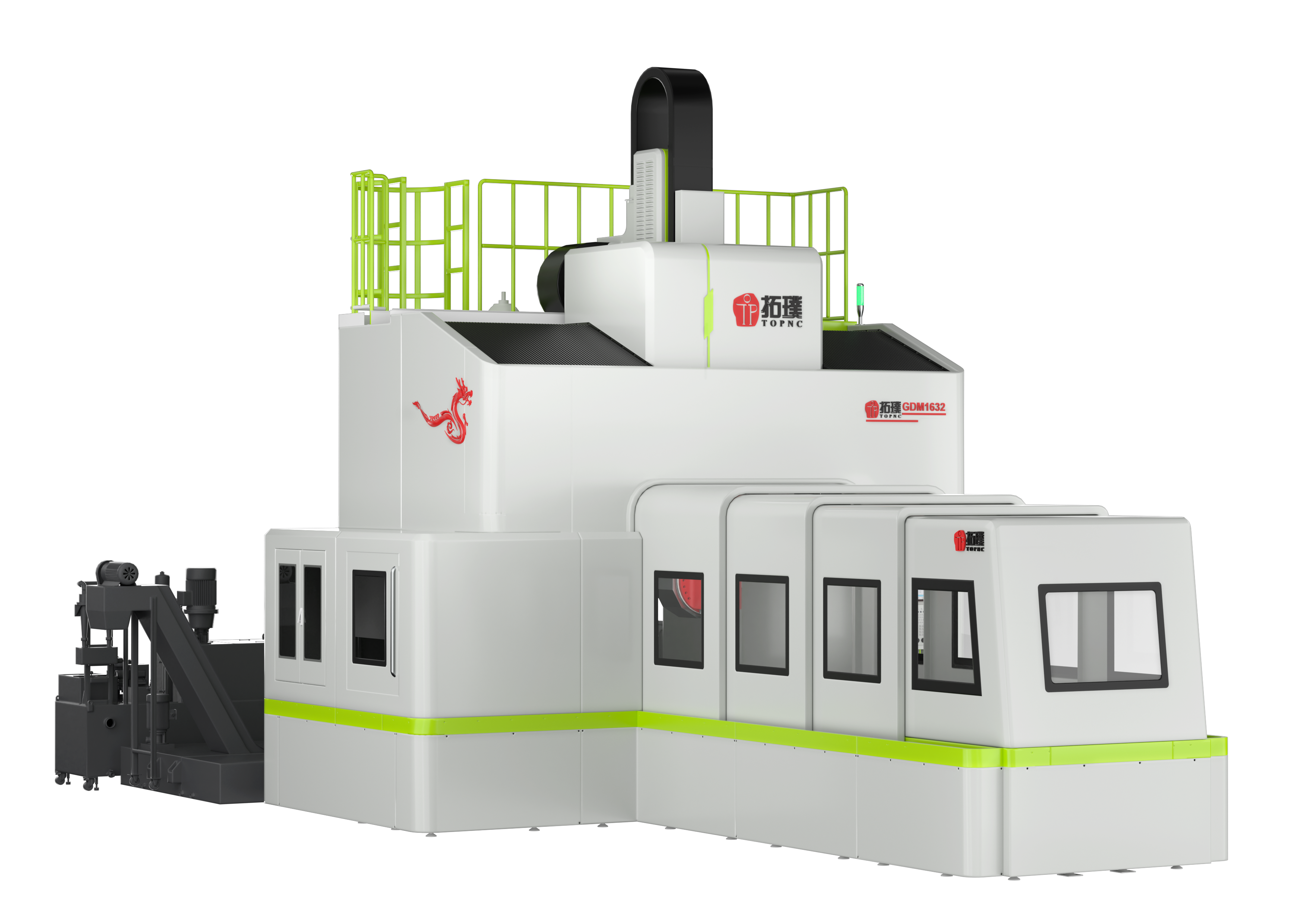

GDM1632系列动工作台式五轴龙门加工中心

GDM1632

产品简介

GDM系列钛合金高效加工五轴龙门机床采用工作台移动、横梁固定式框架结构,配备重型高精度摆头,整机结构综合优化实现高动态条件下稳定的加工性能和加工精度,可满足航空航天、汽车、机械制造以及能源等行业复杂特征零件的高效加工,尤其特别适合航空钛合金、高温合金材料的结构件及连接件的高效高精铣削加工。

拒绝平庸——航空航天难加工金属3m级工件专用定制大扭矩高刚性龙门五轴机床

稳中求胜——设备平均无故障时间大于1000小时,直面超长时间持续加工挑战

极限冷却——大流量冷却系统配以80bar高压中心内冷,无惧加工聚热

精益求精——全封闭内外防护,杜绝跑冒滴漏!

GDM1632系列动工作台式五轴龙门加工中心
心之所想,行之所往,国产钛合金五轴加工专家!

GDM1632

技术亮点

  • GDM1632.jpg

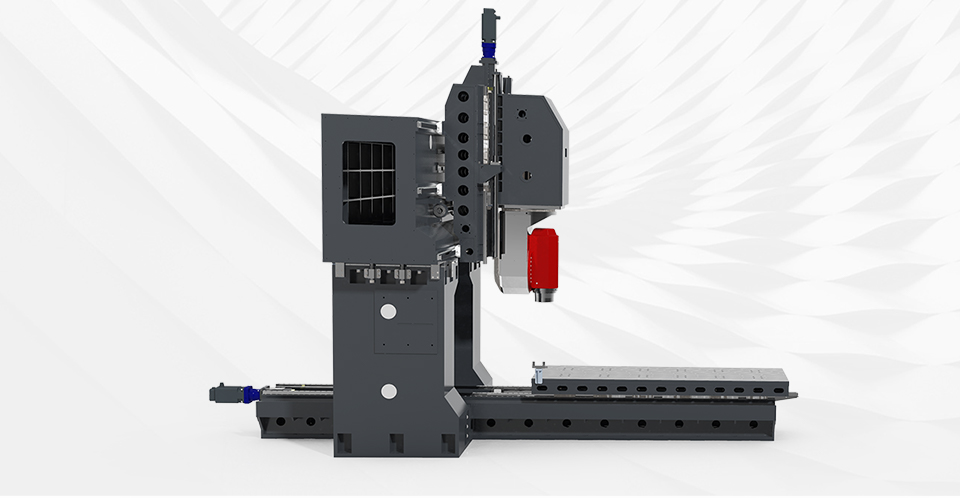

    国内大截面龙门框架的先驱者和创新的对称恒悬伸滑枕结构!

    超大截面的龙门框架:主体结构采用高于通用龙门机床50%~60%的超大截面设计,横梁高×宽= 1580mm×1180mm,保证更高的刚性和更强的稳定性;

    主轴恒悬伸结构:创新的对称恒悬伸滑枕结构(主轴在上下任何位置悬伸量不变),使得主轴加工保持恒定的受力情况,提高加工精度;滑枕采用高强度球墨铸铁的箱型结构,受力均衡、强度高、刚性强;

    自主知识产权重型双摆头:采用高刚性蜗轮蜗杆驱动,传动扭矩高达3000Nm,此外配置强力夹紧装置,并借助空间凸轮滚子结构的反向自锁能力,锁紧扭矩高达6000Nm,保证摆头的超强刚性。

    自研钛合金高刚性大扭矩电主轴:主轴最高转速7000rpm,主轴最大功率67.5kw,最大加工扭矩高达460Nm。

  • GDM1632.jpg

    极限的大流量冷却技术和周全的耐高水压的钣金设计!

    大流量中心出水:带大流量中心出水功能,压力不小于80bar,高压中心出水冷却泵流量28 L/min;

    大流量主轴环喷:主轴大流量环喷功能,保证钛合金加工足够的冷却和润滑,降低加工热变形,提高加工精度,大流量冷却泵流量150 L/min;

    大流量床身冲洗功能:可选配机床顶部安装水帘实现床身冲洗功能,快速清理切屑,减少停机辅助时间,提高加工效率;

    耐高水压得钣金设计:配置可承受高压水的高密封性钣金,可有效防止漏水、漏油的现象。

  • GDM1632.jpg

    量身定制的解决方案和丰富的智能选配项!

    采用了模块化设计,针对具体需求,能够为客户提供不同的配置;

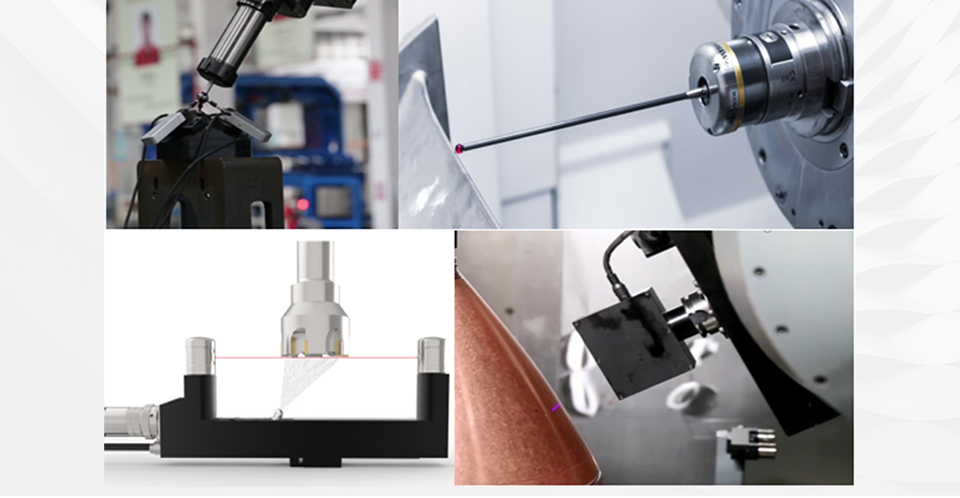

    工件轮廓厚度在机测量,3D精度自动校准,工件在线监测,链式刀库,具在线监测;

    可选高性能的西门子系统和自主可控得数控系统。

  • GDM1632.jpg

    电主轴三年“永新” 服务 !

    36个月质保期且无工作时间限制的POWER系列主轴;

    TOPNC自制部件中的“POWER”系列电主轴,现在不仅性能优异,而且失效率低于5 %TOPNC现已正式宣布将质保期延长到36个月,充分体现该产品的非凡品质。

    对于所有新订单,TOPNC的“POWER”系列主轴都提供36个月的质保期。 “而且没有工作时间和质保期限制”

GDM1632

典型应用

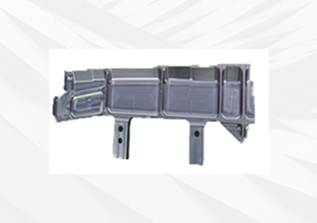

  • 肋类结构件
    肋类结构件
    GDM1632

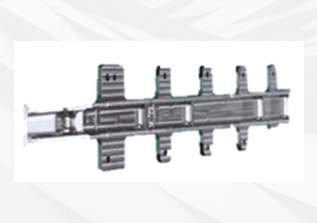

  • 支座类结构件
    支座类结构件
    GDM1632

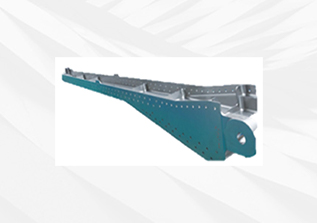

  • 梁类结构件
    梁类结构件
    GDM1632

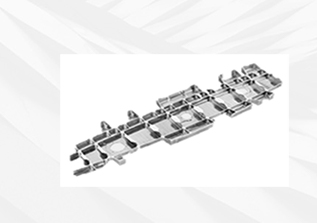

  • 长桁类结构件
    长桁类结构件
    GDM1632

GDM1632

技术参数

GDM系列钛合金高效加工动工作台式五轴龙门加工中心

型号

GDM1625

GDM1632

GDM3462

加工范围

X轴行程

2500mm

3200mm

6200mm

Y轴行程

1200mm

2100mm

3000mm

Z轴行程

1150mm

800mm

800mm

龙门通过宽度

1600mm

1600mm

3400mm

工作台

标准铸造工作台

工作台尺寸

1m×2m

1.2m×3m

6m×2m

工作台最大承重

6t/㎡

6t/㎡

6t/㎡

速度

进给速度

20m/min

20m/min

20m/min

加工速度

15m/min

15m/min

15m/min

摆头

摆头转动范围A轴

±110°

±110°

±110°

摆头转动范围C轴

±360°

±360°

±360°

旋转速度

15rpm

15rpm

15rpm

摆头工作扭矩

3137Nm

3137Nm

3137Nm

摆头锁紧扭矩

6000Nm

6000Nm

6000Nm

主轴

TOPNC-POWER45

最大转速

7000rpm

7000rpm

7000rpm

扭矩

300/460Nm

300/460Nm

300/460Nm

功率

45kW

45kW

45kW

刀柄接口

HSK-A100

HSK-A100

HSK-A100

刀库

链式刀库

最大刀具数量

40把

40把

40把

最大刀具直径

φ100mm

φ100mm

φ100mm

最大刀具长度

300mm

300mm

300mm

最大刀具重量

12kg

12kg

12kg

数控系统

华中HNC-848D

华中HNC-848D

华中HNC-848D

机床防护

半包围钣金防护

半包围钣金防护

半包围钣金防护

功能配置

刀具量测

NC4

工件量测

RMP60

主轴中心出水

80bar

主轴环喷

大流量冷却泵流量150 L/min

排屑

螺旋式排屑

监控系统

3个高清摄像头

旋转轴精度自动校准系统

TOPNC旋转轴校准系统

GDM1632

资料下载

  • 2022-07-13
    GDM1632 样册资料
    GDM系列钛合金高效加工五轴龙门机床采用工作台移动、横梁固定式框架结构,配备重型高精度AC摆头,整机结构综合优化实现高动态条件下稳定的加工性能和加工精度。
    /UpLoadFile/20230112/GDM1632动工作台式五轴龙门加工中心V2.0(压缩版).pdf 下载文件
