HMC-C100P

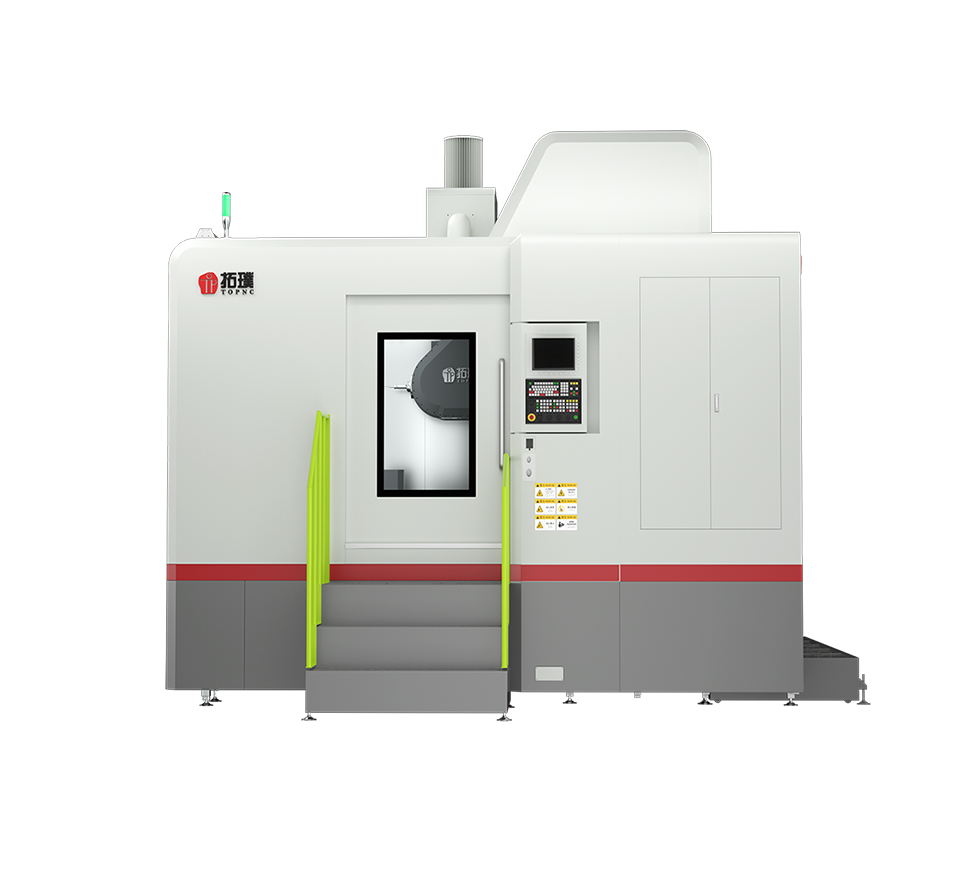

HMC-C100P系列卧立转换五轴加工中心

HMC-C100P

产品简介

大扭矩高精度钛合金专用五轴加工中心,可实现卧立转换五轴五联动加工,将钛合金零件加工精度、效率和性能提升至少30%,同时也完美克服了国产五轴机床不稳定的通病,为用户提供国产化高端五轴的最佳选择!

拒绝平庸——航空航天钛合金1m级零件加工专用大扭矩高刚性卧立转换五轴加工中心

刚猛有力——大材料去除率的钛合金五轴高效加工

极限冷却——超高压大流量冷却系统解决难加工金属切削热变形的难题

后顾无忧——三年免费更换自主大扭矩电主轴,备件充足,本地化服务,响应及时有效

招财进宝——4-5个月的快速交付,以最小的资金投入换来高性价比的国货之光

HMC-C100P系列卧立转换五轴加工中心
心之所想,行之所往,国产钛合金五轴加工专家!

HMC-C100P

技术亮点

  • HMC-C100P.jpg

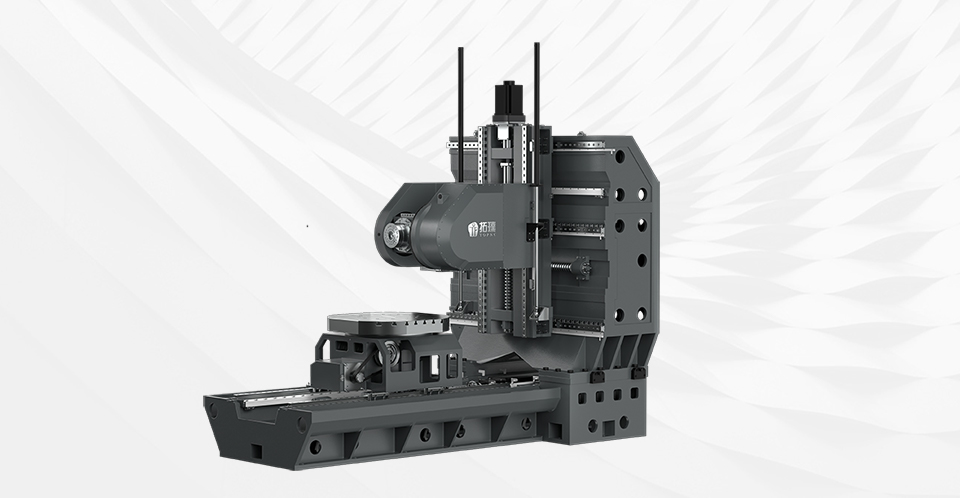

    对称的床身结构,高刚性大扭矩的标杆!

    对称的床身:机床结构采用对称设计,利用有限元仿真分析技术,对零件的结构进行优化,提高结构综合性能的匹配性。

    整体铸造:机床结构件整体铸造,经多次的时效处理,保证了整机精度的稳定性。

    高刚度力学设计:各向受力Fx=Fy=Fz=1000N的情况下,三个方向的最大变形量不超过0.03mm。

    大扭矩摆头:自主知识产权的高刚性蜗轮蜗杆精密叉式双摆头,零背隙,磨损小,精度保持性高,免维护。

    精密转台:自主知识产权的大扭矩转台,采用滚动蜗轮蜗杆传动,零背隙,磨损小,传动扭矩可达4125Nm;配置气动夹钳锁紧保持扭矩可达7560Nm;配备海德汉绝对式圆光栅,提高传动精度;箱体内部走线,无外露管线。

  • HMC-C100P.jpg

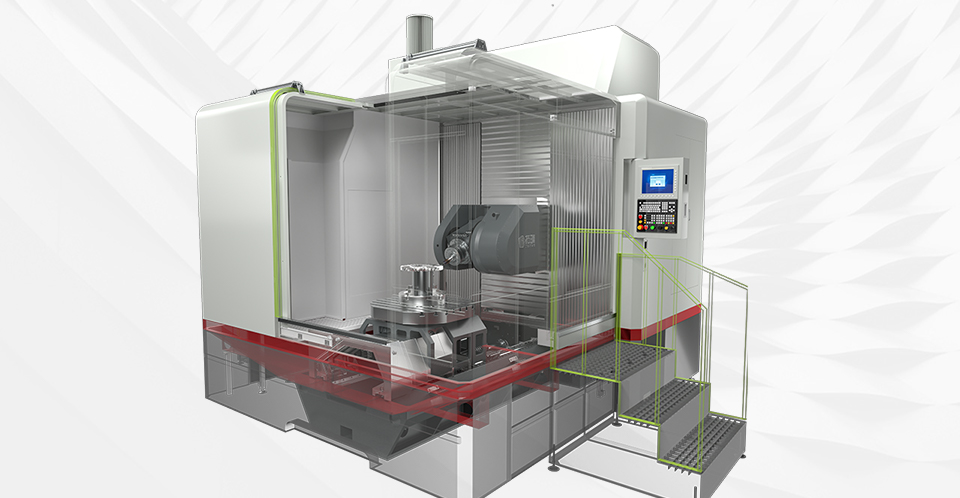

    万无一失的高精度部件和无可挑剔的细节!

    高精度转台部件: B轴高精度高刚性轴承,B轴蜗轮蜗杆传动,配备日本THK高精度C3级滚珠丝杆和55型滚动直线导轨,以及海德汉绝对式圆光栅,提高传动精度。

    全方位的人性化设计:大型操作门和操作高度,防护门与主轴最近距离仅有400mm,180°旋转操作屏幕,增加操作的便捷性。

    大排屑槽设计:加工区有大角度斜坡和大口径排屑槽,方便切屑排出,解决大功率高效加工中易出现堵屑的问题。

    大流量高压冷却技术:主轴大流量环喷功能,保证钛合金加工足够的冷却和润滑,降低加工热变形,提高加工精度;纸带过滤器(含外冷水泵、刀具冷却泵),配置可承受高压水的高密封性钣金,可有效防止漏水、漏油的现象。

    可选配机床顶部安装水帘实现床身冲洗功能,快速清理切屑,减少停机辅助时间,提高加工效率。

  • HMC-C100P.jpg

    量身定制的解决方案和丰富的智能选配项!

    采用了模块化设计,针对具体需求,能够为客户提供不同的配置。

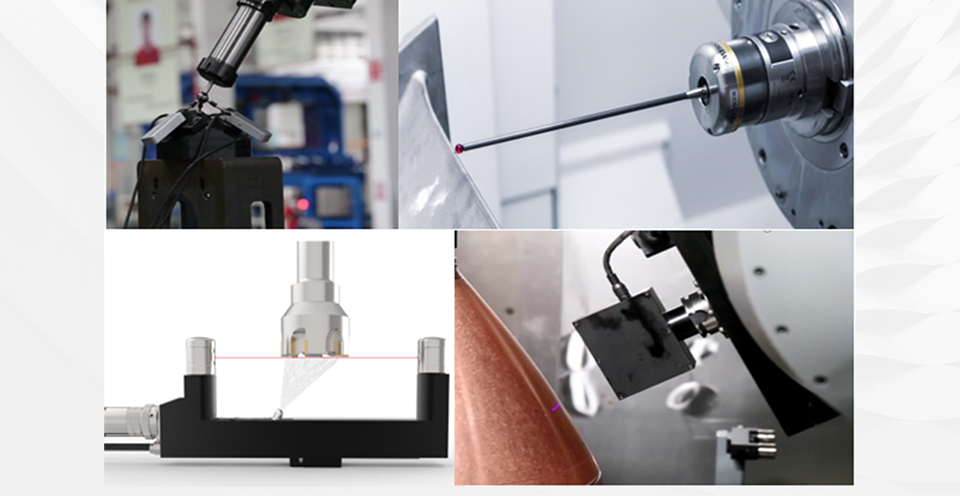

    工件轮廓厚度在机测量,3D精度自动校准,工件在线监测,链式刀库,具在线监测。

    可选高性能的西门子系统和自主可控的数控系统。

  • HMC-C100P.jpg

    电主轴三年“永新” 服务 !

    36个月质保期且无工作时间限制的POWER系列主轴

    TOPNC自制部件中的“POWER”系列电主轴,现在不仅性能优异,而且失效率低于5 %TOPNC现已正式宣布将质保期延长到36个月,充分体现该产品的非凡品质。

    对于所有新订单,TOPNC的“POWER”系列主轴都提供36个月的质保期。“而且没有工作时间和质保期限制”

HMC-C100P

典型应用

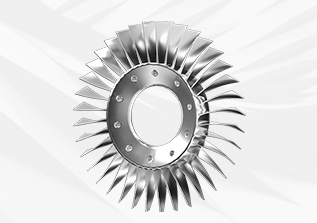

  • 整体叶盘
    整体叶盘
    HMC-C100P
  • 发动机箱体
    发动机箱体
    HMC-C100P

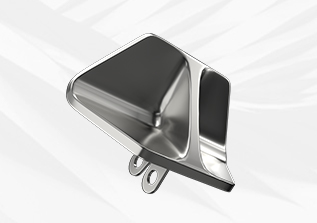

  • 钛合金接头
    钛合金接头
    HMC-C100P

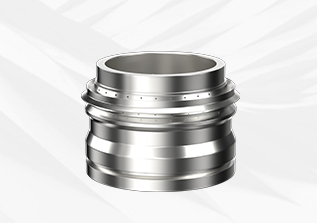

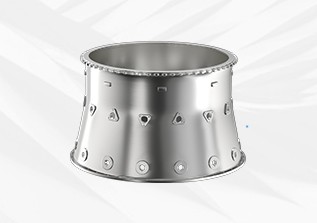

  • 机匣
    机匣
    HMC-C100P

HMC-C100P

技术参数

HMC-C100PLHMC-C100PT
工作台
X、Y和Z轴mm1200×1050×12501200×1050×1250
工作台/工件安装面/工件
数控回转工作台rpm3030
工作台尺寸mm1000×10001000×1000
最大工作台承重kg25002500
数控摆头(A轴)
摆动范围(0=垂直/-90=水平)+60至-120+60至-120
快速移动速度和进给速度rpm3030
主驱动
集成电主轴rpm240008000
刀柄HSKA63HSKA100
功率(40/100% DC)kW5745/67.5
扭矩(40/100% DC)Nm55/65301/771.4
刀具交换系统
刀柄HSKA63HSKA100
刀库2440
直线轴(X、Y、Z)
进给速度/快速进给速度m/min3030
加速度m/s255
机床数据
含排屑器的主机占地面积25.730.1
机床高度m4.14.1
机床重量kg1950021200

HMC-C100P

资料下载

  • 2022-08-17
    HMC-C100PT
    大扭矩高精度钛合金专用五轴加工中心,可实现卧立转换五轴五联动加工,将钛合金零件加工精度、效率和性能提升至少30%,同时也完美克服了国产五轴机床不稳定的通病,为用户提供国产化高端五轴的最佳选择!
    /UpLoadFile/20230112/HMC-C100P卧立转换五轴加工中心V2.0(压缩版).pdf 下载文件
